Produktdetails:
|
| Anwendung: | SMT-Magazinlade- und -entladesysteme | Beschreibung: | Zeitschriften-Art PWB-Lader-Lader |
|---|---|---|---|
| Marke: | INFITEK | Modell: | LD-XXL-TN |
| PCB-Größe: | 50*80-610*460 Millimeter | Merkmale: | Benutzerfreundliches Soft-Touch-LED-Membran-Bedienfeld |
| Garantie: | 1 Jahr Garantie | Verlässlichkeit: | Entwurf für industriellen Gebrauch |
| Verpackung: | Hölzerne Kiste oder Holzkiste | ||
| Markieren: | 610 * 460 mm SMT-Magazinlader,SMT-Magazinlader XXL,SMT-Lademaschine |
||

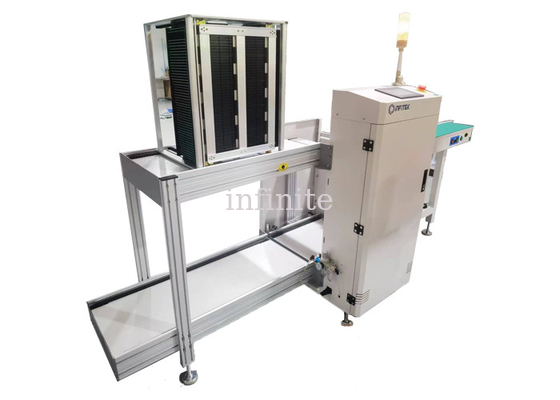

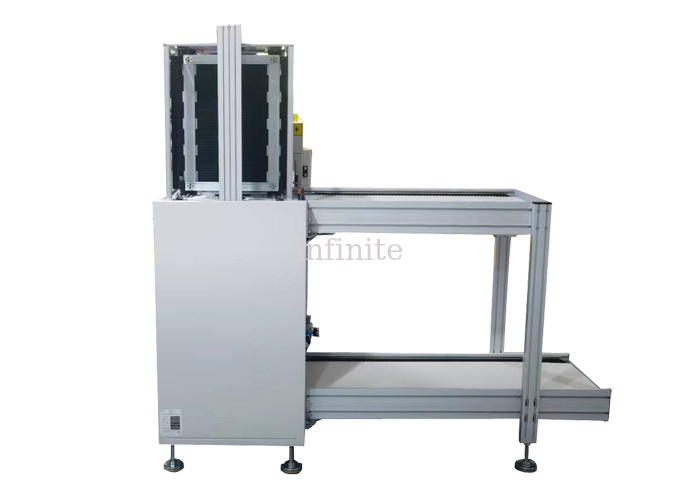

Automatischer Magazin-Leiterplattenlader für Leiterplatten im XXL-Format - 50 * 80-610 * 460 mm Leiterplattengrößen |INFITEK Board-Handling-Ausrüstung
Der SMT PCB Magazine Loader wird beim SMT-Produktions-PCB-Transfer verwendet.Der automatische Be- und Entlader ist zum Be- und Entladen von Leiterplatten konzipiert, eine ankommende Leiterplatte wird vom angeschlossenen Förderband aufgenommen und dann von einem speziell entwickelten Schieber in das Magazin geschoben.Das Magazin indexiert auf die nächste Position und ist bereit für den folgenden Entladezyklus.Verbinden Sie sich mit der SMT- und KI-Produktionslinie, das Sicherheitsdesign stellt sicher, dass keine Leiterplatte beim Drücken beschädigt wird, und reduziert so die Fehlerrate.Ein agiler Betrieb mit hoher Genauigkeit, automatischer Zählung und Fehleralarmfunktionen ist für eine vollständige Palette automatischer Geräte erforderlich.Unendliche AutomatisierungSMT PCB Magazine Loader Loader ist ein einfach zu bedienender Gliederförderer und mit einem Soft-Touch-LED-Membran-Bedienfeld ausgestattet.
Magazinlader für SMT-Leiterplatten
Modell: LD-XXL-TN
Anwendbare PCB-Größen: 50 * 80-610 * 460 (mm)
PCB-Magazingröße: 630 * 530 * 563 (mm)
Maschinenabmessungen: 2065*1230*1250 (mm)
Maschinengewicht: 350 kg.
Merkmale:
| TECHNISCHE PARAMETER | |
| Beschreibung | Diese Einheit dient zum Beladen und von Leiterplatten unter Verwendung eines Leiterplattenmagazins |
| Nr. des Magazins | Lader: obere 1, untere 2 / Entlader: obere 1, untere 1 |
| Zeitvorschubplatine | Sekunden 6 ca.oder angeben |
| Magazinwechselzeitrasterabstand | 10.20.30.40mm oder spezifizieren |
| Stromversorgung | AC1P110V/220V |
| Leistung | Max300VA |
| Luftdruck | 4-6bar, 10ltr/min max |
| Transporthöhe | 900 ± 20 mm (oder angepasst) |
| Transportrichtung | Von links nach rechts oder von rechts nach links |
Betriebsdiagramm:
