Automatischer Leiterplattenlader aus Aluminiumlegierung 2 in 1 50 * 80 - 445 * 330 mm

SMT Automatischer Vakuum- und Magazin-Leiterplattenlader - 2in1-Leiterplattenlader, 50 * 80-445 * 330 mm PCB |INFITEK Board-Handling-Ausrüstung

INFITEK VL-L-TN Automatischer Vakuum- und Magazin-Leiterplattenlader ist ein 2-in-1-Leiterplattenlader, der in der SMT-Produktionslinie verwendet wird.Dieses Board-Handling-Equipment eignet sich für SMT-Produktionslinien, die 2-seitige Leiterplatten verwenden und dieselbe Produktionslinie für Ober- und Unterseitenprozesse verwenden.Die automatische Vakuum- und Magazin-PCB-Lademaschine INFITEK VL-L-TN kann als PCB-Vakuumlader und Magazinlader verwendet werden.Dieses Mehrzweck-Handhabungsgerät für SMT-Platinen ist für den Einsatz mit den kleinsten bis L-Typ-PCB-Größen von 50 x 80 mm bis 445 x 330 mm ausgelegt.

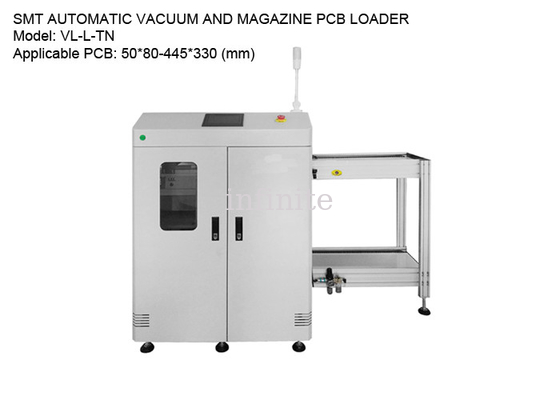

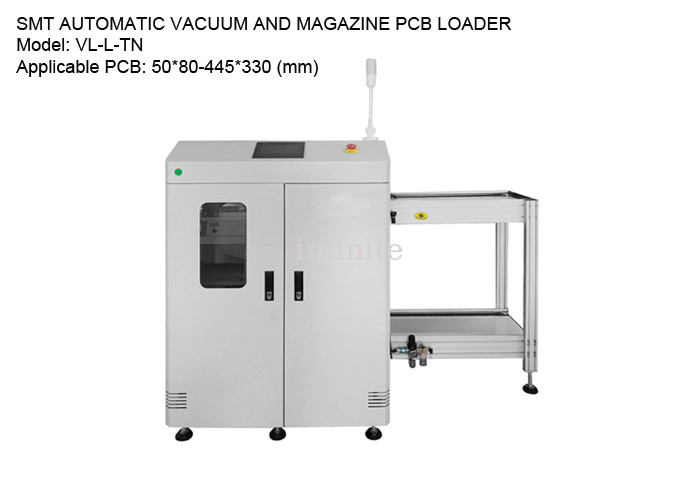

SMT AUTOMATISCHES VAKUUM- UND MAGAZIN-LEITERPLATTENLADER

Modell: VL-L-TN

Anwendbare Leiterplattengrößen: 50 * 80-445 * 330 (mm)

PCB-Magazingröße: 460 * 400 * 563 (mm)

Maschinenabmessungen: 2220*945*1250 (mm)

Maschinengewicht: Ca.240 kg.

Merkmale:

• Spezielle Institutionen aus Aluminiumlegierungen verstehen den Zustand des MAGAZIN-Betriebs besser
• Das Design der stabilen Hebebühne aus integriertem Guss hat die Stabilität der Ausrüstung verbessert
• Multifunktionales elektrisches Schaltungs- und Programmdesign, stabile Leistung, sorgen für eine glatte Leiterplatte der Zuführplatte
• Der obere Teil des Behälters verfügt über 4 Arten von PITCH-Auswahl, mit denen der Schrittabstand der Leiterplatte der Zuführplatte eingestellt werden kann
• Die dreifarbige LED-Arbeitsanzeige wird von einer 7-Zoll-Farb-Mensch-Maschine-Schnittstelle gesteuert
• Für die Positionierung der Saugdüse wird ein universeller Positionierungsmechanismus verwendet, und die Absorptionsbits können entsprechend den Eigenschaften der Leiterplatte eingestellt werden
• Der Platinenteil der Leiterplatte auf der Saugplatte hat die Funktion des Anhebens und Abhebens.
• Der Materialkasten wird durch den Kunststoffstreifen der flachen Platte übertragen
• Einstellbare Geschwindigkeitsregelung der Druckplatte
• Die Dreipunktpositionierung und die obere und untere pneumatische Klemmung stellen sicher, dass die Box genau positioniert ist
• Das Druckplattenschutzsystem stellt sicher, dass die Leiterplatte nicht beschädigt wird und der Prozessverlust reduziert wird
• Die Standard-SMEMA-Kommunikationsschnittstelle kann mit anderen Automatisierungsgeräten verbunden werden

Betriebsdiagramm
