Der INFITEK VL-LL-TN SMT Automatische Vakuum- und Magazin-Leiterplattenlader ist ein Mehrzweck-Leiterplattenhandhabungsgerät, das für SMT-Produktionslinien geeignet ist, die doppelseitige Leiterplatten verwenden.Dieser PCB Loader kann als Vakuumlader für unbestückte Leiterplatten verwendet werden.Und wenn es notwendig ist, eine Leiterplatte zu laden, die bereits eine Oberseitenmontage hat, kann der Magazinlader verwendet werden.INFITEK VL-LL-TN SMT Automatische Vakuum- und Magazin-PCB-Lademaschine sind für LL-Typ-PCBs ausgelegt.Es kann auf Leiterplatten mit Größen von 50 x 80 bis 530 x 390 mm verwendet werden.

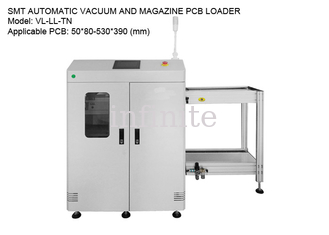

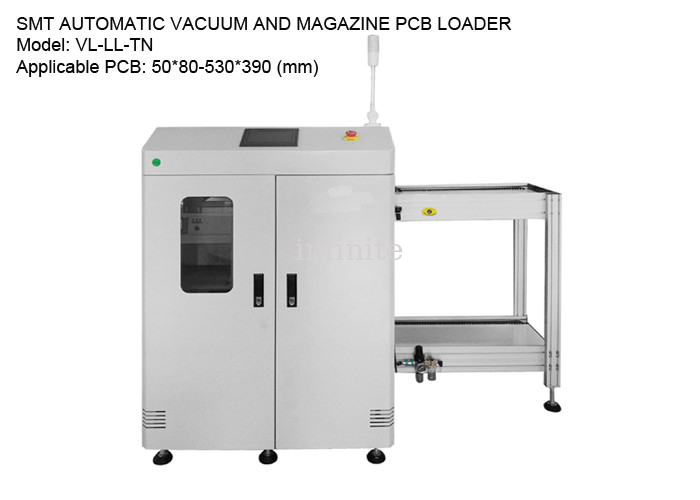

SMT AUTOMATISCHES VAKUUM- UND MAGAZIN-LEITERPLATTENLADER
Modell: VL-LL-TN
Anwendbare PCB-Größen: 50 * 80-530 * 390 (mm)
PCB-Magazingröße: 535 * 460 * 563 (mm)
Maschinenabmessungen: 2450*1110*1250 (mm)
Maschinengewicht: Ca.280 kg.

Merkmale:

• Verwendet spezielle Aluminiumlegierungsteile, um den Zustand des MAGAZIN-Betriebs besser zu verstehen
• Das Design der stabilen Hebebühne aus integriertem Guss hat die Stabilität der Ausrüstung verbessert
• Multifunktionales elektrisches Schaltungs- und Programmdesign, stabile Leistung, sorgen für eine glatte Leiterplatte der Zuführplatte
• Der obere Teil des Behälters verfügt über 4 Arten von PITCH-Auswahl, mit denen der Schrittabstand der Leiterplatte der Zuführplatte eingestellt werden kann
• Die dreifarbige LED-Arbeitsanzeige wird von einer 7-Zoll-Farb-Mensch-Maschine-Schnittstelle gesteuert
• Ausgestattet mit einem universellen Positionierungsmechanismus wird die Saugdüsenpositionierung übernommen, und die Absorptionsbits können entsprechend den Eigenschaften der Leiterplatte eingestellt werden
• Der Platinenteil der Leiterplatte auf der Saugplatte hat die Funktion des Anhebens und Abhebens.
• Der Materialkasten wird durch den Kunststoffstreifen der flachen Platte übertragen
• Einstellbare Geschwindigkeitsregelung der Druckplatte
• Die Dreipunktpositionierung und die obere und untere pneumatische Klemmung stellen sicher, dass die Box genau positioniert ist
• Das Druckplattenschutzsystem stellt sicher, dass die Leiterplatte nicht beschädigt wird und der Prozessverlust reduziert wird
• Die Standard-SMEMA-Kommunikationsschnittstelle kann mit anderen Automatisierungsgeräten verbunden werden
