2 in 1 SMT-Magazinlader 530 * 460 mm, PCB-Vakuumlader für den industriellen Einsatz

SMT Automatischer Vakuum- und Magazin-Leiterplattenlader - 2in1-Leiterplattenlader, 50 * 80-530 * 460 mm PCB |INFITEK Board-Handling-Ausrüstung

Der INFITEK VL-XL-TN Mehrzweck-Leiterplattenlader ist ein Board-Handling-Gerät, das in der SMT-Produktionslinie verwendet wird.Diese 2-in-1-PCB-Lademaschine kann als Vakuumlader für unbestückte Leiterplatten und als Magazinlader für doppelseitige Leiterplatten verwendet werden.Dieses SMT-Fördersystem wurde speziell für SMT-Fertigungslinien entwickelt, die doppelseitig bestückte Leiterplatten herstellen.INFITEK VL-XL-TN SMT Automatisches Vakuum- und Magazin-PCB-Ladegerät ist das Modell, das für XL-Typ-PCBs entwickelt wurde und eine einstellbare Breite hat, die PCBs mit Größen von 50 x 80 mm bis maximal 530 x 460 mm laden kann.

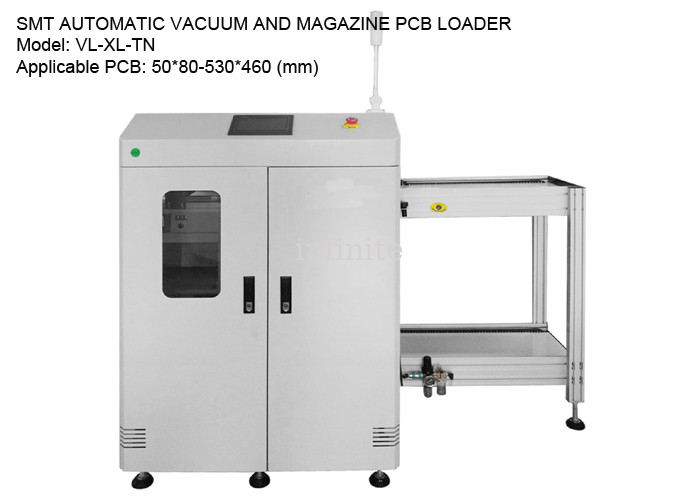

SMT AUTOMATISCHES VAKUUM- UND MAGAZIN-LEITERPLATTENLADER
Modell: VL-XL-TN
Anwendbare PCB-Größen: 50 * 80-530 * 460 (mm)
PCB-Magazingröße: 535 * 530 * 563 (mm)
Maschinenabmessungen: 2450*1250*1250 (mm)
Maschinengewicht: Ca.320kg.

Merkmale:

• Verwendet spezielle Aluminiumlegierungsteile, um den Zustand des MAGAZIN-Betriebs besser zu verstehen
• Das Design der stabilen Hebebühne aus integriertem Guss hat die Stabilität der Ausrüstung verbessert
• Multifunktionales elektrisches Schaltungs- und Programmdesign, stabile Leistung, sorgen für eine glatte Leiterplatte der Zuführplatte
• Der obere Teil des Behälters verfügt über 4 Arten von PITCH-Auswahl, mit denen der Schrittabstand der Leiterplatte der Zuführplatte eingestellt werden kann
• Die dreifarbige LED-Arbeitsanzeige wird von einer 7-Zoll-Farb-Mensch-Maschine-Schnittstelle gesteuert
• Ausgestattet mit einem universellen Positionierungsmechanismus wird die Saugdüsenpositionierung übernommen, und die Absorptionsbits können entsprechend den Eigenschaften der Leiterplatte eingestellt werden
• Der Platinenteil der Leiterplatte auf der Saugplatte hat die Funktion des Anhebens und Abhebens.
• Der Materialkasten wird durch den Kunststoffstreifen der flachen Platte übertragen
• Einstellbare Geschwindigkeitsregelung der Druckplatte
• Die Dreipunktpositionierung und die obere und untere pneumatische Klemmung stellen sicher, dass die Box genau positioniert ist
• Das Druckplattenschutzsystem stellt sicher, dass die Leiterplatte nicht beschädigt wird und der Prozessverlust reduziert wird
• Die Standard-SMEMA-Kommunikationsschnittstelle kann mit anderen Automatisierungsgeräten verbunden werden
