Produktdetails:
|
| Anwendung: | Einem doppelten Zweck dienender PWB-Lader für bloßes Brett und angebrachtes PCBs | Beschreibung: | PWB DESTACKER + ZEITSCHRIFTEN-LADER (M Type PWB) |
|---|---|---|---|
| Anwendbare PWB-Größe: | 50*80-330*250 Millimeter | Modell: | LC-M-TN |
| Merkmale: | Haltbarkeit und lange Nutzungsdauer garantierten | Marke: | INFITEK |
| Garantie: | 1 Jahr | Verlässlichkeit: | Industriequalität |
| Verpackung: | Holzbox | ||
| Markieren: | AC 220 V SMT-Leiterplattenlader,SMT-Leiterplattenlader Größe M |
||

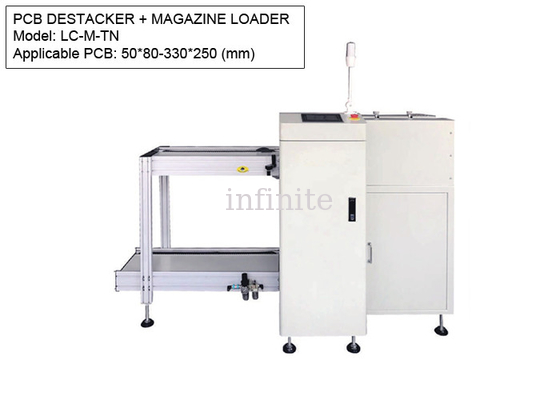

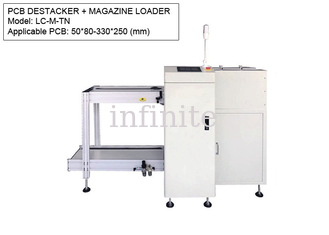

PCB Destacker + Magazine Loader – SMT-Leiterplattenlader für zwei Zwecke für Leiterplatten der Größe M |INFITEK Board-Handling-Ausrüstung
Der INFITEK LC-M-TN PCB Destacker + Magazine Loader ist ein PCB-Lader mit doppeltem Verwendungszweck, der in der SMT-Produktionslinie verwendet wird.Dieses Board-Handling-Gerät kann als PCB Destacker und Magazine Loader verwendet werden.Der LC-M-TN Entstapler + Magazinlader ist für Leiterplatten der Größe M mit Größen von 50 x 80 mm bis 330 x 250 mm ausgelegt.
Als PCB Stacker – diese Funktion wird zum Laden der Bareboard-Leiterplatte im nächsten Prozess verwendet.
Als Magazinlader – diese Funktion wird zum Laden einer Leiterplatte verwendet, die bereits auf einer Seite mit SMD-Komponenten bestückt ist und auf der anderen Seite zum SMT-Druck- und Bestückungsprozess zurückkehren muss (2-seitige Bestückungsleiterplatte).
Maschinenname: PCB DESTACKER + MAGAZINE LOADER (DUAL PURPOSE PCB LOADER)
Modell: LC-M-TN
PCB-Größe: M-Typ - 50 * 80-330 * 250 (mm)
PCB-Magazingröße: 355 * 320 * 563
Maschinenabmessungen: 1850*855*1250
Europäische Sommerzeit.Maschinengewicht: Ca.190 kg
Merkmale:
| TECHNISCHE PARAMETER | |
| Beschreibung | Diese Einheit wird für den automatischen Ladevorgang von doppelseitigen Platinen und Transceiver-Platinen verwendet (Dual-Purpose PCB Loader – kann als Bareboard-PCB-Loader oder als Magazine Loader fungieren. |
| Nr. des Magazins | Oberes Förderband: 1 Magazin, Unteres Förderband: 2 Magazine |
| Indexierung | 10.20.30.40mm oder spezifizieren |
| Maximale Leiterplattenkapazität | 400 Stück (0,6 mm dicke Leiterplatte) |
| Zykluszeit | Ca.12 Sekunden oder angeben |
| Stromversorgung | AC1P110V/220V |
| Leistung | Maximal 300 VA |
| Luftdruck | 4-6bar,30ltr/min max |
| Transporthöhe | 900 ± 20 mm (oder angepasst) |
| Transportrichtung | Von links nach rechts oder von rechts nach links |
